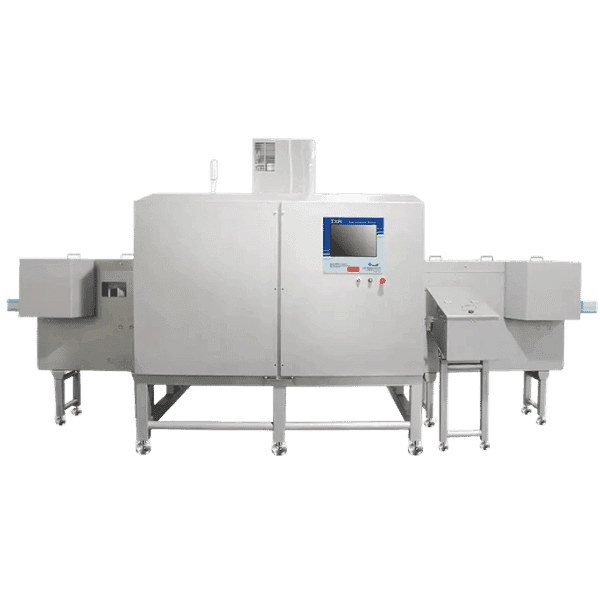

X-Ray per Bottiglie, Vasetti e Lattine

SISTEMI X-RAY TECHIK per Bottiglie, Vasetti e Lattine

Da uno a cinque fasci X-Ray

La gamma consente di scegliere il numero e l’orientamento delle viste in funzione del contenitore, del prodotto e della criticità dell’applicazione.

Controllo delle zone difficili

Fondo, pareti, imboccature e aree con elevato spessore di vetro o metallo possono creare zone cieche: l’ispezione multi-angolo ne riduce significativamente l’impatto.

Controllo livello di riempimento

Le configurazioni dedicate possono verificare il livello del prodotto oltre alla presenza di contaminanti.

Prestazioni dedicate a vetro e metallo

La piattaforma è sviluppata specificamente per bottiglie, vasetti, lattine e altri contenitori rigidi, comprese applicazioni dove contenitore e contaminante possono avere materiali simili.

Algoritmi intelligenti sulle configurazioni evolute

Smart Supercomputing e algoritmi di zoning/partition supportano la gestione delle immagini provenienti da differenti viste.

Applicazioni indicative

Vasetti e bottiglie in vetro, lattine e barattoli metallici, conserve, sughi, salse, bevande, baby food, prodotti caseari e altri prodotti confezionati in contenitori rigidi.

Specifiche tecniche — X-Ray per Bottiglie, Vasetti e Lattine
	SINGLE BEAM — Fascio inclinato verso il basso	SINGLE BEAM — Fascio inclinato verso l’alto	DUAL BEAM — Doppio angolo di ispezione	SPLIT TRIPLE BEAM — Triplo fascio split	TRIPLE BEAM — Tre fasci regolabili	QUAD BEAM — Controllo multi-angolo	FIVE BEAM — Controllo fino a cinque viste
Modello	TXR-1630SO	TXR-1630SH	TXR-2080BDX	TXR-JSU3-16	TXR-20250	—	TXR-1626-JTM5
Configurazione X-ray	Singolo fascio inclinato dall'alto verso il basso	Singolo fascio inclinato dal basso verso l'alto	Dual Beam	Split Triple Beam	Triple Beam 3 fasci regolabili	Quad Beam	Five Beam
Bocca ispezione, larghezza	160 mm	160 mm	160 mm	160 mm	160 mm	160 mm	160 mm
Bocca ispezione, altezza	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm	260 mm
Tubo X-ray, potenza max	fino a 480 W	fino a 480 W	fino a 480 W	fino a 480 W	fino a 480 W	fino a 480 W	fino a 480 W
Velocità nastro	10–120 m/min	10–120 m/min	10–120 m/min	10–120 m/min	10–120 m/min	10–120 m/min	10–120 m/min
Sensibilità max, SUS	Ø 0,5 mm	Ø 0,5 mm	Ø 0,5 mm	Ø 0,5 mm	Ø 0,5 mm	Ø 0,5 mm	Ø 0,3 mm
Sensibilità max, SUS filo	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,3 × 2 mm	Ø 0,2 × 2 mm
Sensibilità max, vetro	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,0 mm
Sensibilità max, ceramica	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,5 mm	Ø 1,0 mm
Grado di protezione IP	IP65	IP65	IP65	IP65	IP65	IP65	IP65
Temperatura di lavoro	-10÷40 °C	-10÷40 °C	-10÷40 °C	-10÷40 °C	-10÷40 °C	-10÷40 °C	-10÷40 °C
Allarme prodotto "NG"	Acustico, Luminoso, Stop Nastro	Acustico, Luminoso, Stop Nastro	Acustico, Luminoso, Stop Nastro	Acustico, Luminoso, Stop Nastro	Acustico, Luminoso, Stop Nastro	Acustico, Luminoso, Stop Nastro	Acustico, Luminoso, Stop Nastro
Sistema scarto, opzione	Da definire singolarmente	Da definire singolarmente	Da definire singolarmente	Da definire singolarmente	Da definire singolarmente	Da definire singolarmente	Da definire singolarmente
Materiale struttura	SUS304	SUS304	SUS304	SUS304	SUS304	SUS304	SUS304
Modelli disponibili	—	—	—	—	—	TXR-1626-JDU4 / 1626-JDM4	—

SINGLE BEAM — Fascio inclinato verso il basso

SINGLE BEAM — Fascio inclinato verso l’alto

DUAL BEAM — Doppio angolo di ispezione

SPLIT TRIPLE BEAM — Triplo fascio split

TRIPLE BEAM — Tre fasci regolabili

QUAD BEAM — Controllo multi-angolo

FIVE BEAM — Controllo fino a cinque viste

Modello

TXR-1630SO

TXR-1630SH

TXR-2080BDX

TXR-JSU3-16

TXR-20250

—

TXR-1626-JTM5

Configurazione X-ray

Singolo fascio inclinato dall'alto verso il basso

Singolo fascio inclinato dal basso verso l'alto

Dual Beam

Split Triple Beam

Triple Beam 3 fasci regolabili

Quad Beam

Five Beam

Bocca ispezione, larghezza

160 mm

Bocca ispezione, altezza

260 mm

Tubo X-ray, potenza max

fino a 480 W

Velocità nastro

10–120 m/min

Sensibilità max, SUS

Ø 0,5 mm

Ø 0,3 mm

Sensibilità max, SUS filo

Ø 0,3 × 2 mm

Ø 0,2 × 2 mm

Sensibilità max, vetro

Ø 1,5 mm

Ø 1,0 mm

Sensibilità max, ceramica

Ø 1,5 mm

Ø 1,0 mm

Grado di protezione IP

IP65

Temperatura di lavoro

-10÷40 °C

Allarme prodotto "NG"

Acustico, Luminoso, Stop Nastro

Sistema scarto, opzione

Da definire singolarmente

Materiale struttura

SUS304

Modelli disponibili

—

TXR-1626-JDU4 / 1626-JDM4

—
